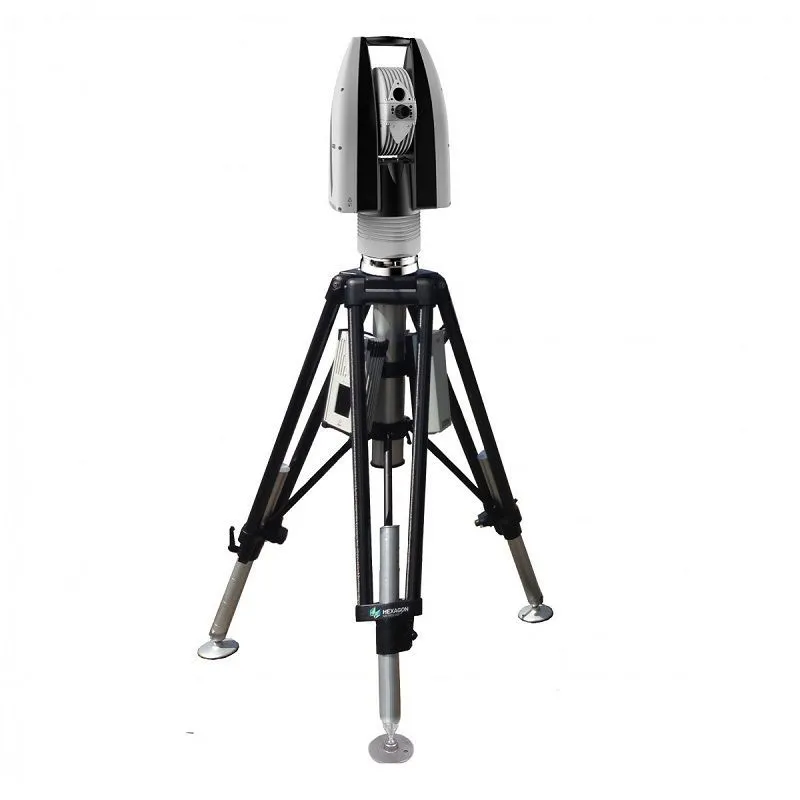

Лазерный трекер Leica AT960 / 930

Leica Absolute Tracker AT960 производства Hexagon Metrology является первой действительно мобильной лазерной измерительной системой с шестью степенями свободы (6DoF), измерениями в динамике, представляющей собой надежную, компактную конструкцию, способную решать самые сложные измерительные задачи при обмерах объектов крупного машиностроения.

В поисках путей повышения производительности и мобильности при сохранении отработанных технически превосходных решений, Hexagon Metrology предлагает систему AT960 которая сочетает наиболее востребованные функции Leica Absolute Tracker AT901 с измерительным манипулятором T-Probe и сканирующей головкой Т-Scan с удобством эксплуатации мобильного абсолютного трекера Leica Absolute Tracker AT402, образуя сверхкомпактную координатно-измерительную машину, помещающуюся в одном футляре.

Благодаря встроенным в конструкцию AT960 революционным технологиям длительная процедура настройки прибора перед измерениями осталась в прошлом. Сменный аккумулятор большой емкости, средства беспроводной передачи данных, малый вес системы - не более 14 кг, встроенный электронный уровень, исполнение в соответствии со стандартом IP54 делает AT960 автономной системой, которая может использоваться практически повсеместно.

Абсолютный трекер Leica Absolute Tracker AT960 предлагает высокоэффективные решения высокоточных контактных и бесконтактных измерений и сканирования, а интуитивно понятные элементы управления процессом измерений позволяют сэкономить время при обучении и эксплуатации этого комплекса.

Функция PowerLock обеспечивает автоматическое, "интеллектуальное" наведение абсолютного трекера Leica AT960 на визирную цель для оперативного определения положения отражателя, измерительного манипулятора T-Probe, сканирующей головки Т-Scan или датчика T-Mac, что еще более упрощает работу с трекером. Теперь, в приборах третьего поколения, эта запатентованная технология активного обнаружения отражателя позволяет трекеру Leica AT960 мгновенно восстановить прерванный оптический контакт с отражателем и продолжить измерения без вмешательства оператора. Эффективно работающая, в пределах рабочего диапазона трекера, технология PowerLock позволяет оператору сосредоточится на измерительных задачах производства, оставив технику измерений трекеру.

Абсолютный интерферометр Leica Absolute Interferometer (AIFM) позволяет трекеру Leica AT960 определять положение быстро движущейся визирной цели и отслеживать ее траекторию. В сочетании AIFM и PowerLock позволяют трекеру Leica AT960 продолжать измерения, с максимальной погрешностью всего в 10 мкм, после прерывания визирного луча и обеспечивают скорость фиксации данных, равную 1000 точек в секунду.

Беспроводная передача данных, электропитание от аккумулятора, цветной сенсорный экран управления позволяют быстро подготовить трекер к работе. Проверенная методика калибровки и компенсации прибора под управлением ПО Leica Tracker Pilot позволяет оператору, при необходимости, выполнить эти сервисные процедуры в полевых условиях, а прочная конструкция прибора гарантирует эффективную работу с соблюдением заданных технических условий при минимальной потребности в калибровке и обслуживании.

• Автоматический захват визирной цели
• Высокоскоростные динамические измерения
• Простота в управлении

Управляемый средствами определения абсолютного расстояния AIFM, трекер Leica Absolute Tracker AT960 способен получать исключительно точные показания несколькими методами измерения. Такая гибкая функциональность и настраиваемые эксплуатационные параметры позволяют операторам выбирать для каждого приложения наиболее подходящий метод и никогда не жертвовать качеством.

Встроенная технология variozoom обеспечивает измерение в шести степенях свободы (6DoF) в качестве стандартной опции, делая AT960 совместимым с полным набором инструментов Leica T-Product, а также с традиционными отражателями, что позволяет всякий раз выбирать правильный метод измерений. Эти четыре метода измерения, наряду с универсальным быстросъемным креплением позволяющим выполнять измерения прибором в наклонном или перевернутом положении, гарантируют то, что в любой измерительной задаче будет достигнута максимальная точность прибора AT960. Полностью герметичный корпус трекера и контролера сертифицированные по IP54, а также встроенная метеостанция, позволяют Leica AT960 получать надежные результаты измерений в самых суровых условиях.

Новые отражатели Leica, имеющие точность оптического центрирования +/-3 мкм, обеспечивают учет радиуса отражателя в сферическом корпусе при анализе результатов измерений. Положение отражателей может быть определенно Leica AT960 в статике и динамике в измерительном объеме диаметром до 120 м.

Маленький, легкий и точный, измерительный манипулятор Leica T-Probe представляет собой беспроводной контактный щуп с электропитанием от аккумулятора, позволяет выполнять измерения в самых труднодоступных местах в измерительном пространстве диаметром до 40 м. Манипулятор управляется с помощью многофункциональных кнопок, программируемых пользователем, и встроенной обратной связи с ПО. Кроме того это устройство автоматически распознает сменные стилусы устанавливаемые в нижнее или заднее гнездо.

Новая сканирующая головка Leica T-Scan регистрирует свыше 200 000 точек в секунду благодаря автоматической калибровке лазера обеспечивает наилучший результат при сканировании поверхностей обладающих различными отражающими свойствами, не прибегая к матированию – даже при работе с такими сложными поверхностями как полированные металлические или черные углепластиковые.

Датчик Leica T-Mac с шестью степенями свободы (6DoF) позволяет определять положение и ориентацию рабочего органа станка или робота для его калибровки и управления в автоматизированных приложениях, может настраиваться для специфических задач, включая контактное и бесконтактное измерение, контроль и корректировку роботизированных систем или управление элементами автоматизированных производств. Leica T-Mac способен выполнять до 1000 измерений в секунду.

• Измерения с применением отражателей
• Измерительный манипулятор
• Бесконтактная сканирующая головка
• Автоматизированные решения

Оснащаемый встроенными средствами для определения координат как отражателей так и измерительных манипуляторов Leica T-Probe, сканеров Leica T-Scan и устройство точного позиционирования Leica T-Mac, этот компактный универсальный прибор является сверхмобильным, что существенно облегчает транспортировку и проведение измерений в любых условиях.

Прерванный оптический контакт с отражателем автоматически восстанавливается в диапазоне 10 градусов без вмешательства пользователя, что облегчает эксплуатацию прибора в загруженном измерительном пространстве и существенно увеличивает производительность.

Автономное электропитание от аккумулятора повышенной емкости с возможностью "горячей" его замены позволяет быстро приступить к измерениям в любом месте без подключения к электросети с помощью кабелей. Кроме того, такая автономность упрощает переноску прибора и увеличивает его безопасность в реальных условиях производства.

Встроенный модуль WiFi упрощает связь с ПК, а также позволяет дистанционно управлять прибором с помощью ноутбуков, планшетов или смартфонов. Это особенно полезно при проведении измерений сокращенным составом бригады – одним оператором.

Герметичное устройство, сертифицированное по IEC, обеспечивает защиту от попадания пыли и влаги, позволяя выполнять измерения трекером Leica AT960 даже в самых неблагоприятных условиях.

Встроенное метеорологическое устройство контролирует условия окружающей среды, включая температуру, давление и влажность, с целью компенсации изменений и обеспечения точности измерений вне зависимости от внешних факторов.

Цветная камера обзора OVC с высоким разрешением позволяет оператору дистанционно контролировать поле зрения трекера, определять местоположение визирных целей для определения положения фиксированных отражателей - включая многоточечную обработку одного изображения. Это эффективное устройство для наблюдений за деформациями и при проведении измерений с применением жезлов для скрытых точек.

Функция OTG позволяет пользователям Leica AT960 проводить измерения с привязкой к отвесной линии. Эта функция делает Leica AT960 эффективным инструментом для выполнения нивелировки объектов обмера и выверки крупных станков и технологических линий.

Устройство определения расстояний AIFM сочетает в себе точность абсолютного дальномера и быстродействие интерферометра, что позволяет проводить измерения быстро и точно, не требуя наличия контрольной точки на корпусе прибора.

Значительное быстродействие системы позволяет надежно фиксировать координаты отражателя или T-устройств с частотой до 1000 точек в секунду, что позволяет решать действительно динамические задачи практически без ограничений.

Вариозум обеспечивает постоянное слежение за T-устройствами и определяет их ориентацию при любых условиях освещенности. В абсолютном трекере Leica AT960 вариозум интегрирован в конструкцию прибора, что существенно уменьшило габариты трекера и позволяет применять измерительный манипулятор Leica T-Probe, сканер Leica T-Scan и устройство точного позиционирования Leica T-Mac при любой ориентации трекера в пространстве – например в подвешенном вниз головой положении, на потолке цеха.

• Многофункциональная конструкция
• PowerLock
• Питание от батареи
• WiFi
• IP54
• Метеостанция
• Камера обзора (OVC)
• Привязка к горизонтальной системе координат (OTG)
• Абсолютный интерферометр (AIFM)
• Фиксация данных с частотой 1 кГц
• Встроенное устройство mini variozoom
